CONEXION SIRENA ANVIZ VF30 PRO

MyredMyred
en CONSULTAS - HILOS
Adquirimos un VF30 PRO con una SIRENA PARA INTERIOR MP-100 y el modulo rele de 7a 30vdc. Como se conecta este accesorio al equipo?

Comentarios

  • adminadmin
    editado noviembre 2023

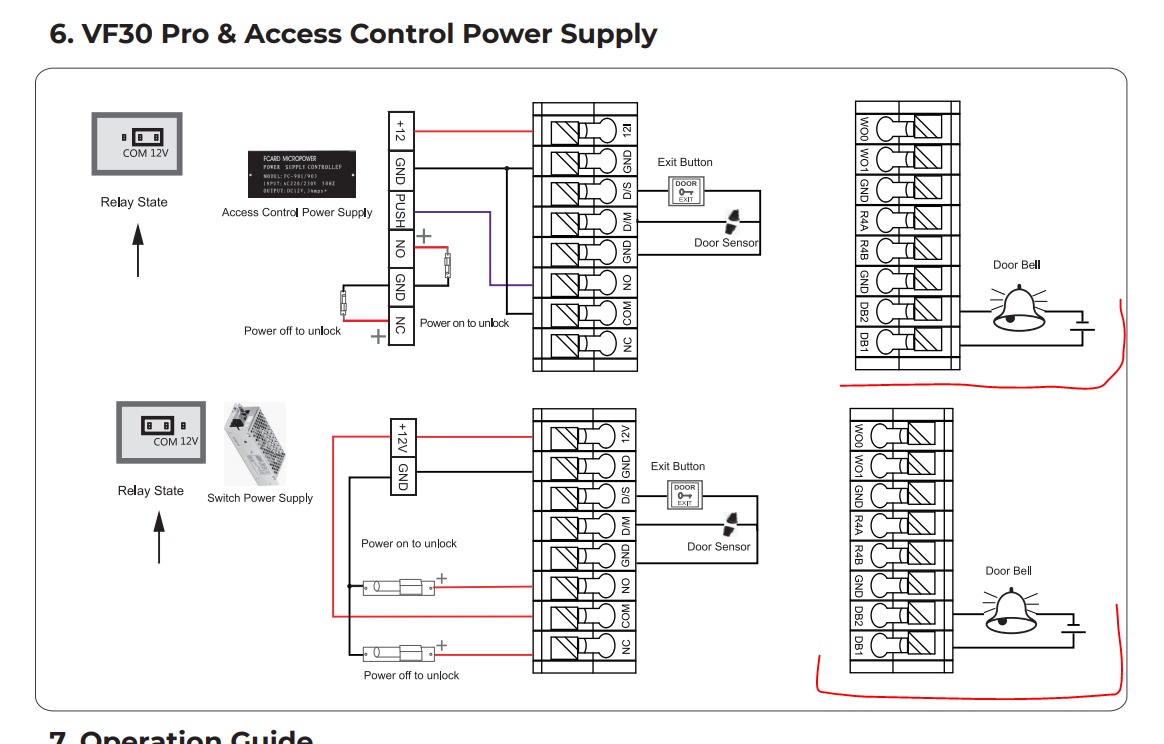

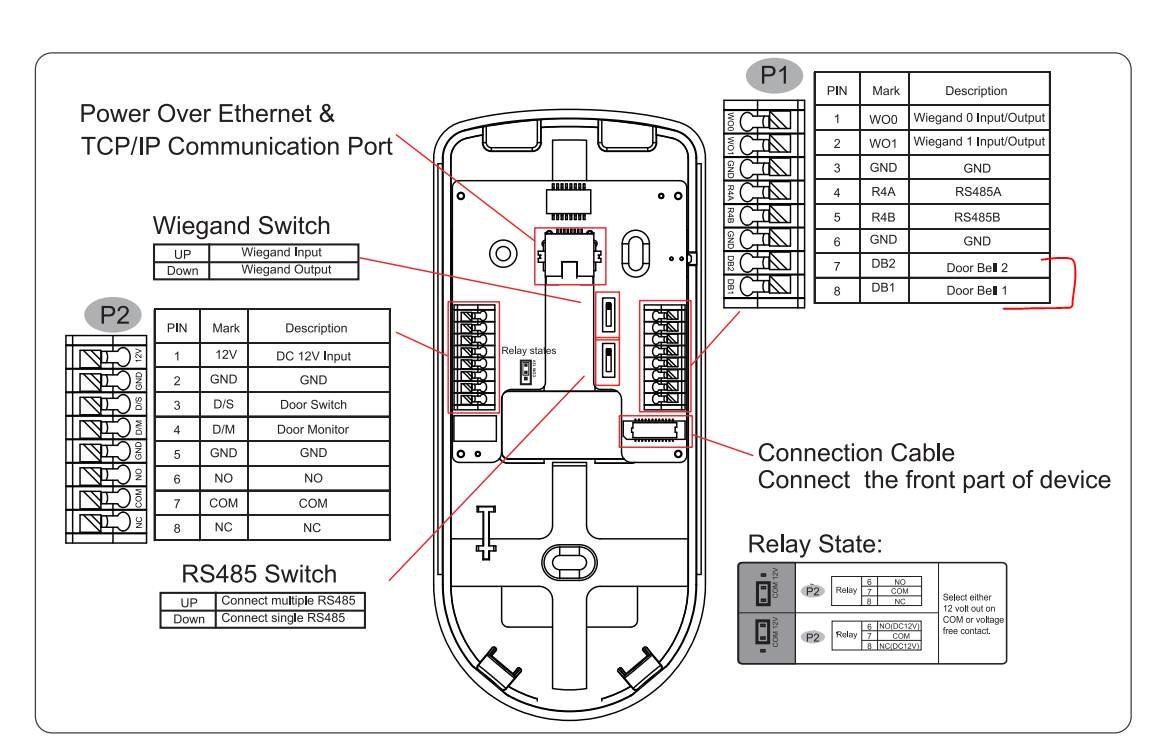

    Estimado le dejo el diagrama de conexión del VF-30 pro.

    le marqué en rojo los pones para conectar la alarma.

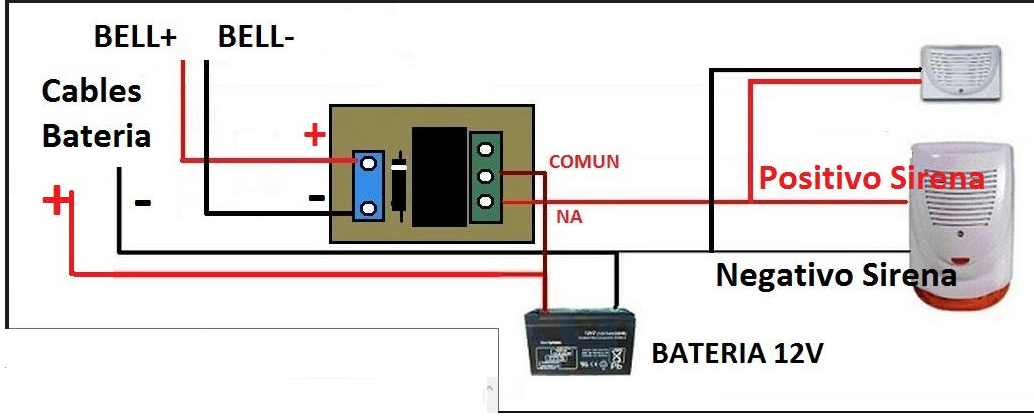

    El relay depende mucho del uso que se va a dar. Se debe "puentear" el cable del relay dependiendo si es NO o NC


  • MyredMyred
    Estimados. Se conecto la sirena bajo este diagrama y suena solo cuando se apreta el boton desde la terminal. Pero si se quiere programar, no anda.
